Mga Bahagi ng Sasakyan na Ganap na Awtomatikong Precision Cutting Machine | High-Volume Solutions

Ang mga scrap rate na higit sa 3% sa isang high-volume na linya ng sasakyan ay hindi lamang isang problema sa kalidad — ang mga ito ay isang problema sa pera. Para sa mga manufacturer na gumagawa ng mga bracket ng engine, chassis rails, o mga profile ng enclosure ng baterya, ang pagkakaiba sa pagitan ng semi-awtomatikong lagari at isang ganap na awtomatikong precision cutting machine kadalasang bumababa sa kung ang mga bahaging iyon ay pumasa sa unang-artikulo na inspeksyon o dumiretso sa basurahan. Pinaghiwa-hiwalay ng gabay na ito kung ano ang naghihiwalay sa tunay na full-automation mula sa wika ng marketing, kung aling mga bahagi ang higit na humihiling nito, at kung ano ang susuriin bago maglagay ng order.

Ano ang Ganap na Awtomatikong Precision Cutting Machine para sa Mga Bahagi ng Sasakyan?

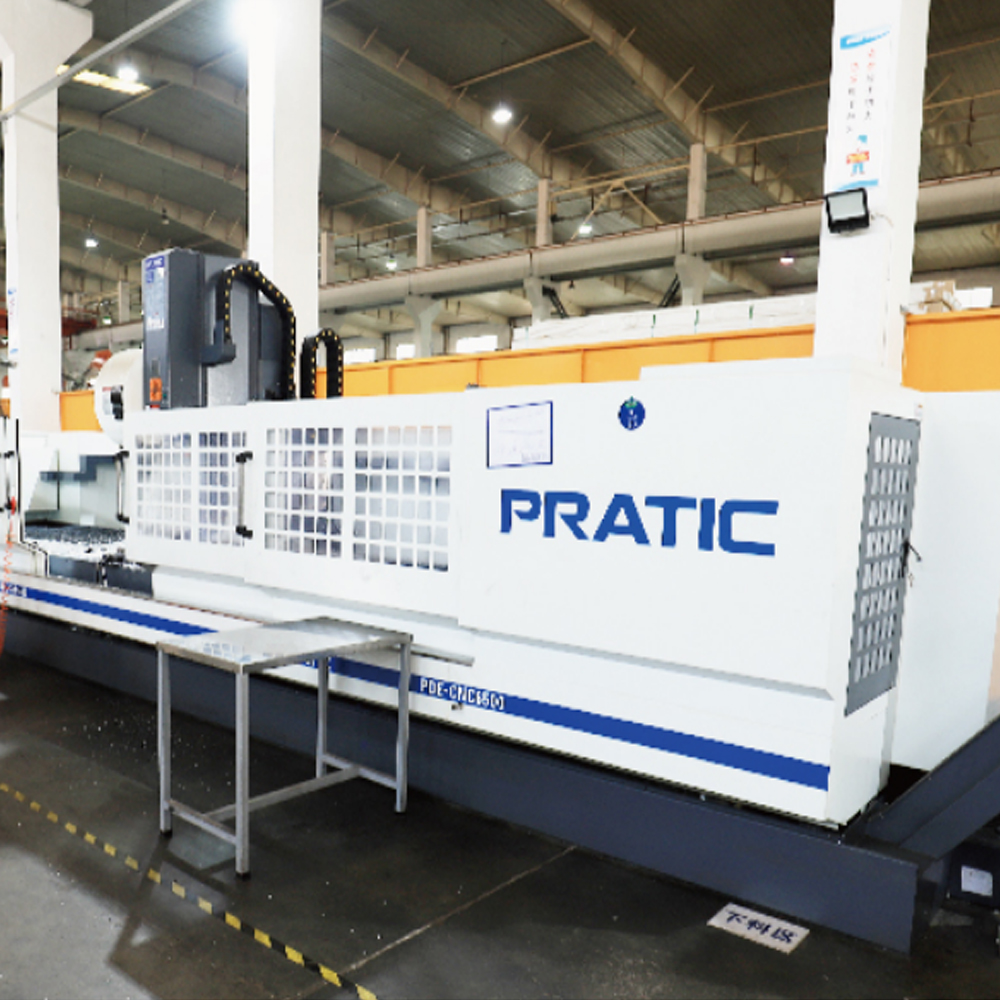

Ang isang ganap na awtomatikong precision cutting machine ay humahawak sa kumpletong pagkakasunud-sunod ng pagputol - pagpapakain ng materyal, pagpoposisyon, pagputol, at pagbabawas ng bahagi - nang walang manu-manong interbensyon sa pagitan ng mga cycle. Ang operator ay nagtatakda ng mga parameter nang isang beses; tumatakbo ang makina hanggang sa matapos ang batch. Ito ay naiiba sa semi-awtomatikong kagamitan, kung saan ang isang operator ay manu-manong nilo-load ang bawat workpiece o nililimas ang mga ginupit na bahagi sa pamamagitan ng kamay.

Sa konteksto ng automotive, ang "katumpakan" ay hindi isang malabong claim. Ito ay tumutukoy sa dimensional na repeatability sa loob ng mahigpit na pagpapaubaya - karaniwan ±0.01 mm hanggang ±0.02 mm para sa mga kritikal na bahagi — pinananatili sa bawat bahagi sa isang production run, hindi lang sa mga unang bahagi. Nagagawa ito ng makina sa pamamagitan ng servo-driven na mga feed system, mga mahigpit na clamping fixture, real-time na feedback sa posisyon, at mga cutting tool na tumugma sa materyal na pinoproseso.

Karamihan sa mga makina sa merkado ay pinagsasama ang kontrol ng CNC sa isa sa tatlong teknolohiya ng paggupit: circular saw (pinakamahusay para sa mga profile ng aluminyo at tubo), band saw (angkop sa mga solidong cross-section), o laser/plasma (para sa sheet metal at kumplikadong 2D geometries). Ang tamang teknolohiya ay nakasalalay sa iyong materyal, kapal ng pader, at mga kinakailangan sa ibabaw na tapusin.

Mga Pangunahing Bahagi ng Automotive na Umaasa sa Precision Cutting

Hindi lahat ng bahagi sa isang sasakyan ay nangangailangan ng parehong katumpakan ng pagputol, ngunit ang listahan ng mga nagagawa ay mas mahaba kaysa sa inaasahan ng karamihan sa mga mamimili.

• Engine at transmission housing: Ang cast o extruded aluminum housings ay nangangailangan ng mga face cut at bore preparations sa loob ng ±0.02 mm. Ang isang maling paggupit dito ay kumakalat sa bawat downstream machining step.
• Mga profile ng chassis at suspension: Ang mga longitudinal rails, cross-member, at control arm blank ay kadalasang pinuputol mula sa extruded aluminum o high-strength steel. Ang pagpapaubaya sa haba at mga dulo ng square cut ay mahalaga para sa pag-uulit ng welding fixture.
• Mga bahagi ng istraktura ng katawan: Ang mga door sill, riles sa bubong, at B-pillar na mga reinforcement na pinutol mula sa mga extrusions ng aluminyo ay dapat tumugma sa mga haba na tinukoy ng CAD upang matiyak ang pagkakapare-pareho ng panel gap sa panahon ng pagpupulong.
• Mga bagong enclosure ng baterya ng sasakyan ng enerhiya: Ang mga frame ng tray ng baterya at mga partition ng module ay pinutol aluminum extrusion profile para sa EV at mga application ng imbakan ng enerhiya nangangailangan ng mga dulo na walang burr at mahigpit na kuwadrado upang mai-seal nang tama laban sa mga bahagi ng thermal management.
• Mga bumper beam at profile ng pamamahala ng pag-crash: Ang mga guwang na extrusions na ito ay pinuputol sa haba at pagkatapos ay hydroform o baluktot. Ang isang off-square cut ay nagdudulot ng pag-buckling ng dingding habang bumubuo.

Ang karaniwang thread: ang bawat isa sa mga bahaging ito ay direktang dumadaloy sa isang fixture, weld station, o assembly line kung saan nagkakaroon ng error sa posisyon. Ang pare-parehong pagputol ay kung saan nagsisimula ang dimensional na kontrol.

Bakit Mahalaga ang Tolerance Accuracy sa Automotive Manufacturing

Ang mga automotive supply chain ay gumagana sa tolerance stack-up logic. Ang bawat dimensyon sa isang assembly ay may pinahihintulutang hanay, at ang mga hanay ng lahat ng bahagi ng pagsasama ay dapat magdagdag ng hanggang sa isang bagay na maaaring makuha ng panghuling produkto. Kapag ang isang proseso ng pagputol ay nagpapakilala ng labis na pagkakaiba-iba, kumokonsumo ito ng tolerance na badyet na inilaan para sa mga downstream na operasyon - pinipilit ang mas mahigpit na mga hakbang sa pagma-machining, pagtaas ng mga oras ng pag-ikot, at pagtaas ng gastos.

Ang mga pamantayan sa industriya ay sumasalamin sa katotohanang ito. Para sa mga kritikal na bahagi ng automotive, Ang mga pamantayan sa pagpapaubaya ng CNC para sa sektor ng sasakyan ay karaniwang nangangailangan ng ±0.01–0.02 mm sa mga functional na tampok , habang ang mga pangkalahatang tampok sa hindi kritikal na geometry ay pinananatili sa ±0.1 mm. Ang isang makina na hindi kayang hawakan ang repeatability na ito sa buong shift — hindi lang sa pag-setup — ay hindi angkop para sa OEM-grade production.

Ang pinansiyal na argumento ay pantay na direkta. Ang scrap mula sa hindi tumpak na pagputol ay hindi mababawi. Sa mga profile ng aluminyo na nagkakahalaga ng $8–15 kada kilo, ang 2% na rate ng scrap sa isang 500-piraso na pang-araw-araw na run compound ay mabilis. Ang mga ganap na awtomatikong makina na may closed-loop na kontrol sa posisyon ay regular na binabawasan ang pagputol ng scrap sa ibaba 0.5%, na nagbabayad para sa premium ng kagamitan sa loob ng 12–18 buwan sa karamihan ng mga sitwasyong may katamtamang dami.

Mga Pangunahing Tampok na Hahanapin sa Ganap na Awtomatikong Cutting Machine

Kapag sinusuri ang kagamitan, ang sheet ng detalye ay bihirang nagsasabi ng buong kuwento. Tumutok sa mga lugar na ito:

• Feed system at clamping: Ang mga feeder na hinimok ng servo na may feedback ng encoder ay nagpapanatili ng katumpakan ng pagpoposisyon habang nasusuot ang mga tool. Ang pneumatic o hydraulic clamping ay dapat na hawakan nang mahigpit ang workpiece nang hindi nababago ang mga extrusions ng manipis na pader.
• Pagputol ng tigas ng ulo: Direktang tinutukoy ng spindle runout ang surface finish at dimensional accuracy. Humingi ng mga detalye ng spindle, hindi lang power ratings.
• Sistema ng pagpapalit ng talim o tool: Para sa high-mix na produksyon, ang isang semi-awtomatikong o awtomatikong pagbabago ng tool ay makabuluhang binabawasan ang downtime ng pag-setup. Ang mga pagbabago sa manu-manong tool ay nagpapakilala ng pagkakamali ng tao sa kritikal na geometry.
• Pamamahala ng chip at coolant: Ang pagputol ng aluminyo ay bumubuo ng mga pinong chip na nakakahawa sa mga instrumento sa pagsukat at mga proseso sa ibaba ng agos. Ang mga nakapaloob na cutting zone na may pinagsamang chip conveyor at coolant recycling ay pamantayan sa mga seryosong makina ng produksyon.
• Sistema ng kontrol at pagkakakonekta: Ang isang makina na hindi makakapag-export ng data ng produksyon (mga cut count, cycle times, dimensional logs) ay hindi makakasuporta sa statistical process control. Maghanap ng mga makina na may bukas na mga protocol ng komunikasyon — EtherNet/IP, OPC-UA, o hindi bababa sa pag-export ng CSV.
• Saklaw ng compatibility ng materyal: Ang produksyon ng sasakyan ay lalong naghahalo ng aluminum, steel, at composite na materyales sa mga programa. Ang isang makina na may adjustable feed rate, blade speed ranges, at clamping force profiles ang humahawak sa mga pagbabago sa programa nang hindi muling ginagamit.

Paano Binabawasan ng Buong Automation ang Gastos at Pinapabuti ang Output

Ang kaso ng pagiging produktibo para sa ganap na automation ay nakasalalay sa tatlong mekanismo: pagbabawas ng paggawa, pagkakapare-pareho ng throughput, at pagpapabuti ng kalidad ng ani.

Sa paggawa, ang isang ganap na awtomatikong cutting cell ay karaniwang nangangailangan ng isang operator na pangasiwaan ang dalawa hanggang apat na makina nang sabay-sabay, kumpara sa isang operator bawat semi-awtomatikong makina. Sa 250 araw ng trabaho bawat taon at karaniwang mga gastos sa paggawa, ang pagkakaibang ito lamang ay kadalasang nagbibigay-katwiran sa pamumuhunan sa kapital sa loob ng dalawang taon para sa anumang pasilidad na tumatakbo nang higit sa isang shift.

Sa throughput, walang bantay na operasyon ay ang pangunahing variable. Isang makina na maaaring tumakbo nang magdamag nang walang operator — dahil ang mga awtomatikong feeder, part ejector, at alarm system ay humahawak ng mga pagbubukod — ay nagko-convert ng shift time sa mga produktibong oras. Humihinto ang semi-awtomatikong kagamitan kapag umalis ang operator.

Sa kalidad ng ani, inaalis ng automation ang mga salik ng tao na nagpapakilala ng pagkakaiba-iba: pagkapagod, hindi pantay na puwersa ng pag-clamping, pagkagambala. Ang mga serbisyo sa precision machining para sa mga pang-industriya at automotive na bahagi sa mga tagagawa na may pinagsamang mga linya ng awtomatikong paggupit ay nagpapakita ng patuloy na mas mababang mga rate ng pagtanggi sa first-pass kumpara sa mga pasilidad na umaasa sa manual o semi-manual na pagputol bilang unang operasyon. Ang pinagsama-samang epekto ng mas mataas na ani, mas mababang scrap, at pinababang rework compound sa bawat downstream na proseso.

Pagpili ng Tamang Supplier: Ano ang Dapat Suriin ng Mga Manufacturer ng Automotive

Ang pagpili ng cutting machine supplier para sa isang automotive program ay isang mas matagal na pangako kaysa sa karamihan ng mga pagbili ng capital equipment. Ang makina ay malamang na tatakbo sa parehong platform sa loob ng lima hanggang sampung taon. Suriin ang mga supplier sa mga sukat na ito:

• Mga nauugnay na sertipikasyon: Ang sertipikasyon ng IATF 16949 ay ang pamantayan sa pamamahala ng kalidad ng baseline para sa supply ng sasakyan. Ang isang supplier na may hawak ng sertipikasyong ito — kasama ng ISO 9001 at ISO 14001 — ay nagpakita ng dokumentadong kontrol sa proseso, hindi lamang sa kakayahan ng produkto.
• Halimbawang pagputol at pag-uulat sa unang artikulo: Ang sinumang mapagkakatiwalaang supplier ay magpapatakbo ng iyong aktwal na profile ng materyal sa pamamagitan ng kanilang makina at magbibigay ng isang dimensional na ulat bago ka gumawa. Kung tumanggi sila, magpatuloy.
• Kakayahan sa pagpapasadya ng OEM: Ang mga karaniwang catalog machine ay bihirang tumugma sa eksaktong profile geometry, production rate, o floor space constraints ng isang partikular na programa. Suriin ang in-house na amag at kakayahan sa disenyo ng tooling ng supplier kasama ng makina mismo. Nag-aalok ang mga supplier custom na aluminum extrusion mold na disenyo at pagmamanupaktura maaaring ihanay ang upstream profile geometry sa downstream na proseso ng pagputol mula sa simula.
• Istraktura ng suporta pagkatapos ng benta: Ang oras ng pagtugon para sa mga ekstrang bahagi at teknikal na suporta ay kritikal sa isang linya ng produksyon. Kumpirmahin na ang supplier ay nagpapanatili ng isang panrehiyong imbentaryo ng mga ekstrang bahagi at maaaring magbigay ng mga malalayong diagnostic. Ang mga pangako sa suporta sa lugar ay dapat na nakasulat.
• Delivery at lead time track record: slip ng mga petsa ng paghahatid ng kagamitan sa kapital. Humingi ng mga sanggunian mula sa maihahambing na mga customer at i-verify ang aktwal na pagganap ng paghahatid laban sa mga naka-quote na timeline.

Ang pinakamalakas na senyales ng kalidad ng supplier ay hindi ang brochure — ito ay ang pagpayag na suportahan ang pag-audit ng kanilang proseso ng produksyon at pagbisita upang makita ang mga makina na nagpapatakbo ng mga katulad na bahagi sa mga kondisyon ng produksyon.
